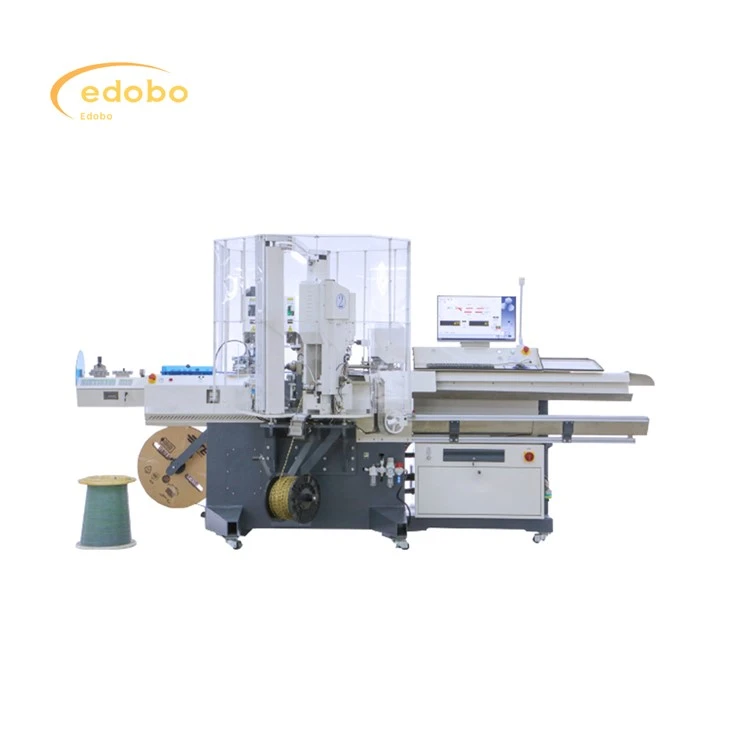

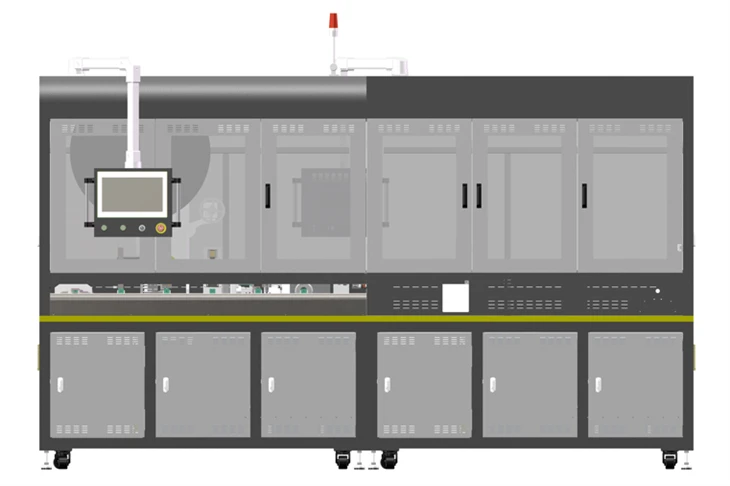

ソーラーパネルMC4接続ライン生産ライン

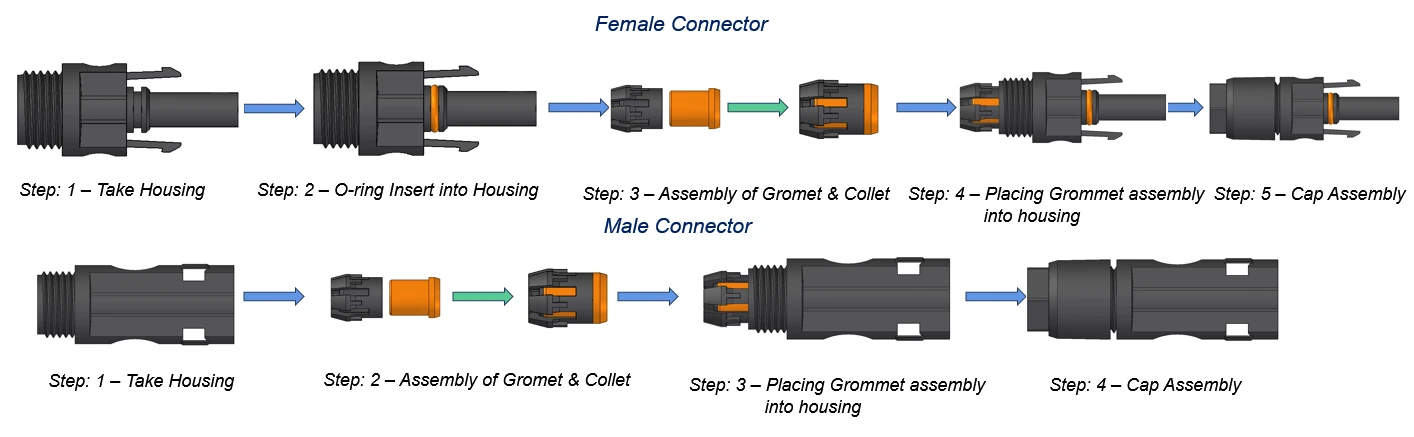

正と負のコネクタのアセンブリ

負の極（女性コネクタ）：

1.ハウジング（女性のコネクタ）を取り入れる：女性コネクタハウジングから始めます。

2.ハウジングへのOリングインサート（メスコネクタ）：Oリングを女性の住宅に挿入します。

3. Grommet＆Collet（メスコネクタ）のアセンブリ：メスコネクタのグロメットとコレットを組み立てます。

4.グロメットアセンブリをハウジングに配置する（女性コネクタ）：組み立てられたグロメットとコレットを女性の住宅に挿入します。

5.capアセンブリ（女性コネクタ）：女性コネクタハウジングにキャップを取り付けます。

ポジティブポール（男性コネクタ）：

1.ハウジング（男性コネクタ）を取り入れる：オスのコネクタハウジングから始めます。

2. Grommet＆Collet（男性コネクタ）の分類：男性コネクタのグロメットとコレットを組み立てます。

3.グロメットアセンブリをハウジングに配置する（男性コネクタ）：組み立てられたグロメットとコレットを男性の住宅に挿入します。

4.capアセンブリ（男性コネクタ）：男性コネクタハウジングにキャップを取り付けます。

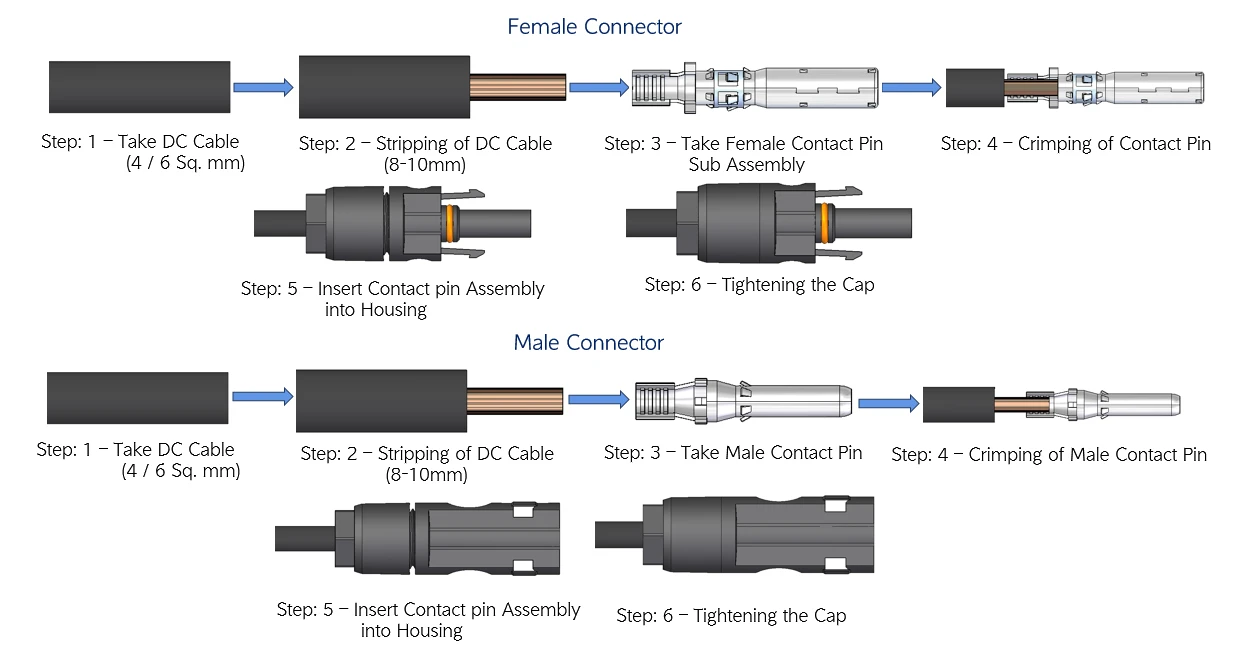

ターミナルクリンプステップには、主に次の手順が含まれています。

2.DCケーブルを取得する：DCケーブルを準備します。

2.ケーブルの準備：DCケーブル（ワイヤ）から断熱材を剥がします。

3.コンタクトピンを選択します。女性または男性のコンタクトピンアセンブリを取得します

4.コンタクトピン：crimp：剥がれたワイヤーをコンタクトピンに入れ、圧着ツールを使用して、コンタクトピンをワイヤにしっかりと取り付けます。

5.住宅に挿入する：Contped Contact Pinアセンブリをコネクタハウジングに挿入します。

6.キャップを照らします：キャップをハウジングに固定して、コネクタを完成させます。

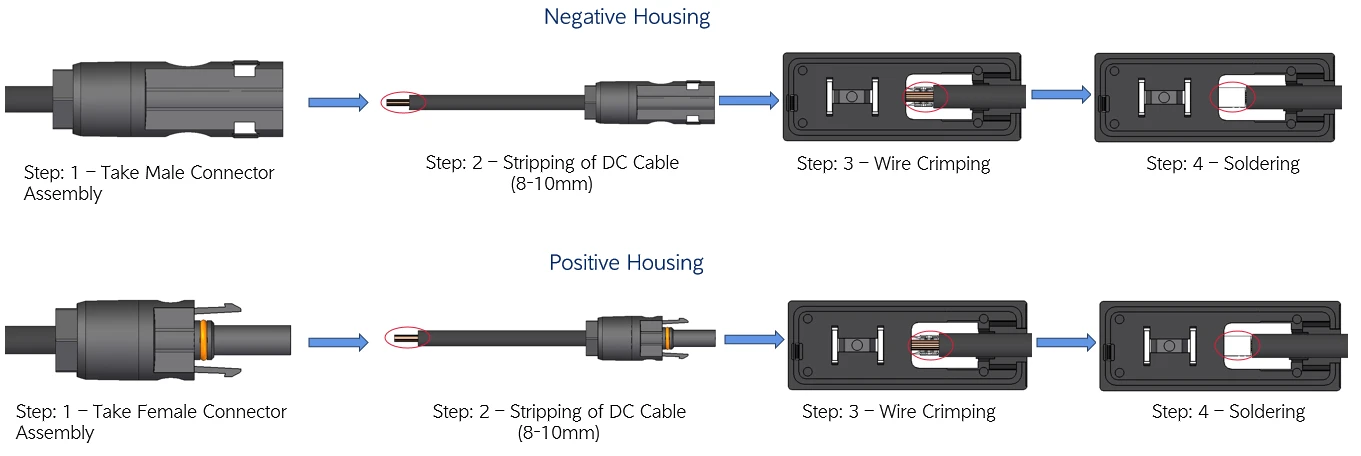

ワイヤーがジャンクションボックスに直接圧着されます：

コネクタアセンブリを取得します：オスまたはメスのコネクタアセンブリを取得します。

ケーブルを剥がします：DCケーブルからの断熱材のストリップ8-10 mm。

ワイヤークリング：剥がれたワイヤーをジャンクションボックスに直接圧着します。ジャンクションボックスには、ワイヤーをかつて確実に保持するように設計された内部端子（多くの場合、金属タブまたはコネクタ）があります。

はんだ付け（固定）：接続をはんだ付けします。はんだは追加の強度を追加し、接続中の腐食を防ぐのに役立ちます。

1.この生産ラインは、主に次のプロセスに使用されます。ケーブルの荷重、ケーブル配置、ケーブルフィーディングと矯正、ケーブル切断、ケーブルクリンプ、目視検査、コネクタの挿入、コネクタねじなど。

2。必要な電源は、電気と圧縮空気です。各ワークステーションとコンベアユニットは、近くで一緒に動作します。

3.マシン全体の製造に使用される主な材料は溶接フレームであり、腐食を起こしやすいすべての部品には、塗装や電気めっきなどの表面処理が与えられ、保証期間中またはそれ以上の腐食や良好な外観が確保されます。

4.機器の設計では、人間工学と工場の運用の安全性を完全に考慮します。機器は、生産出力を自動的にカウントできます。

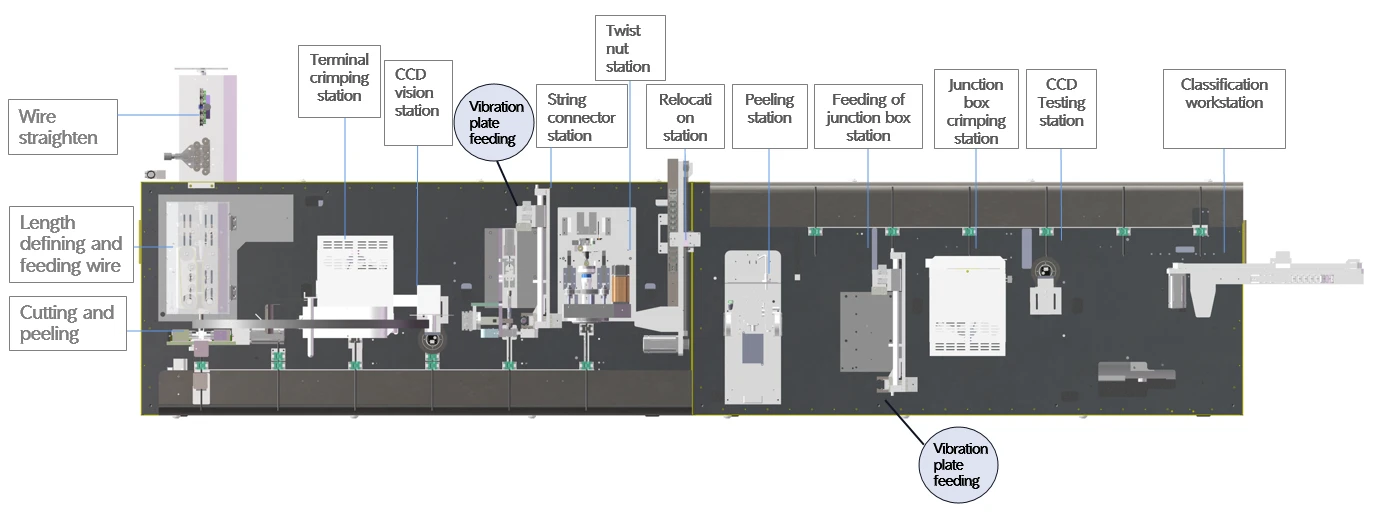

1.生産ラインは、太陽光発電ケーブルの自動処理に適しています。生産ラインは左から右に流れ、ワイヤーストリッピング、ターミナルクリンプ、CCD検出、コネクタスレッド、ナットねじれ、圧着ジャンクションボックス、CCD検出を実現できます

2。適用可能なワイヤ直径：4mm²

3。ラインの長さ：15 0 mm -600 mm、耐性±0.002 * l +1 mm;

4。ピールの長さ範囲：1-9 mm;

5。生産リズム：4秒以上。

6。ホストサイズ：1200×4000×2400mm

7。ヒューマンマシンオペレーティングシステム：タッチ可能な画面インターフェイスはシンプルで明確で、マシンの動作を迅速に制御できます。すべてのパラメーターは簡単に設定および保存でき、操作指示は画像を介して直感的でシンプルな方法で表示されます。 4-レベルのパスワード保護機能（許可をオペレーター、品質管理、技術者、およびマネージャーに分割します）、断層ライト、メンテナンスのための障害コード調整、容易なメンテナンスとコスト削減を実現します。

8.ほとんどのワークステーションは、統合に成熟した製品を使用して、製品の安定性を確保しています。

9.製品の精度を確保するためにサーボモーター制御システムを採用する。

10。プログラムは最大100個のファイルを保存でき、プログラム番号を選択することでアクセスできます。データベースサーバーは、生産データを収集し、生産ラインの品質を整理し、上位システム（MESまたはERP）がデータを抽出し、製品の生産中にデータをトレースするのに便利です。
