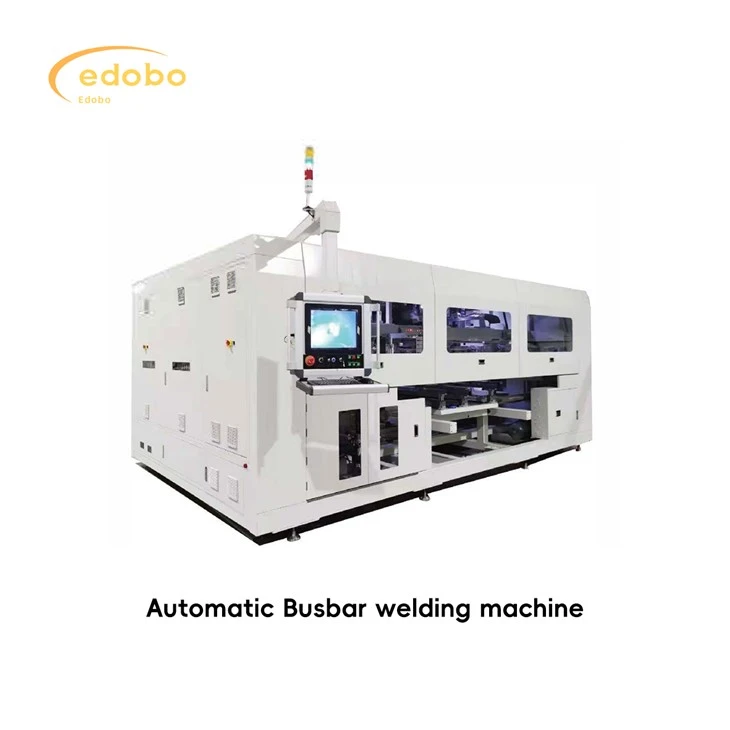

太陽電池バスバー溶接機

装置の機能: ヘッド、テール、中間バスバーを伸ばし、修正、切断、曲げ、正確に配置し、持ち上げ手を使用してモジュール上の弦の二次校正を実行します。弦の先頭と末尾のワイヤはバスバーとともに一度にはんだ付けされ、次のワークステーションに送信されます。本機は黒色塗装掻き取り機能、はんだ付け後検知機能、バスバーパンチング機能をオプションで搭載しています。

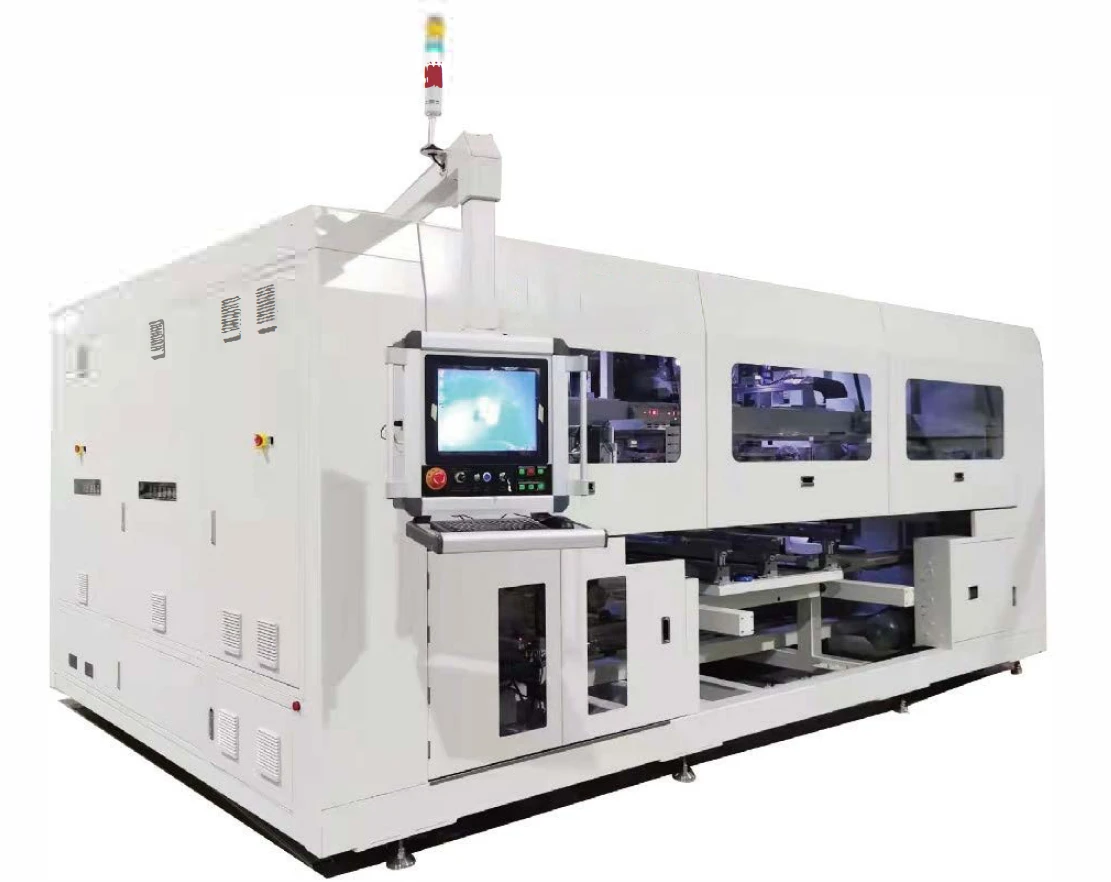

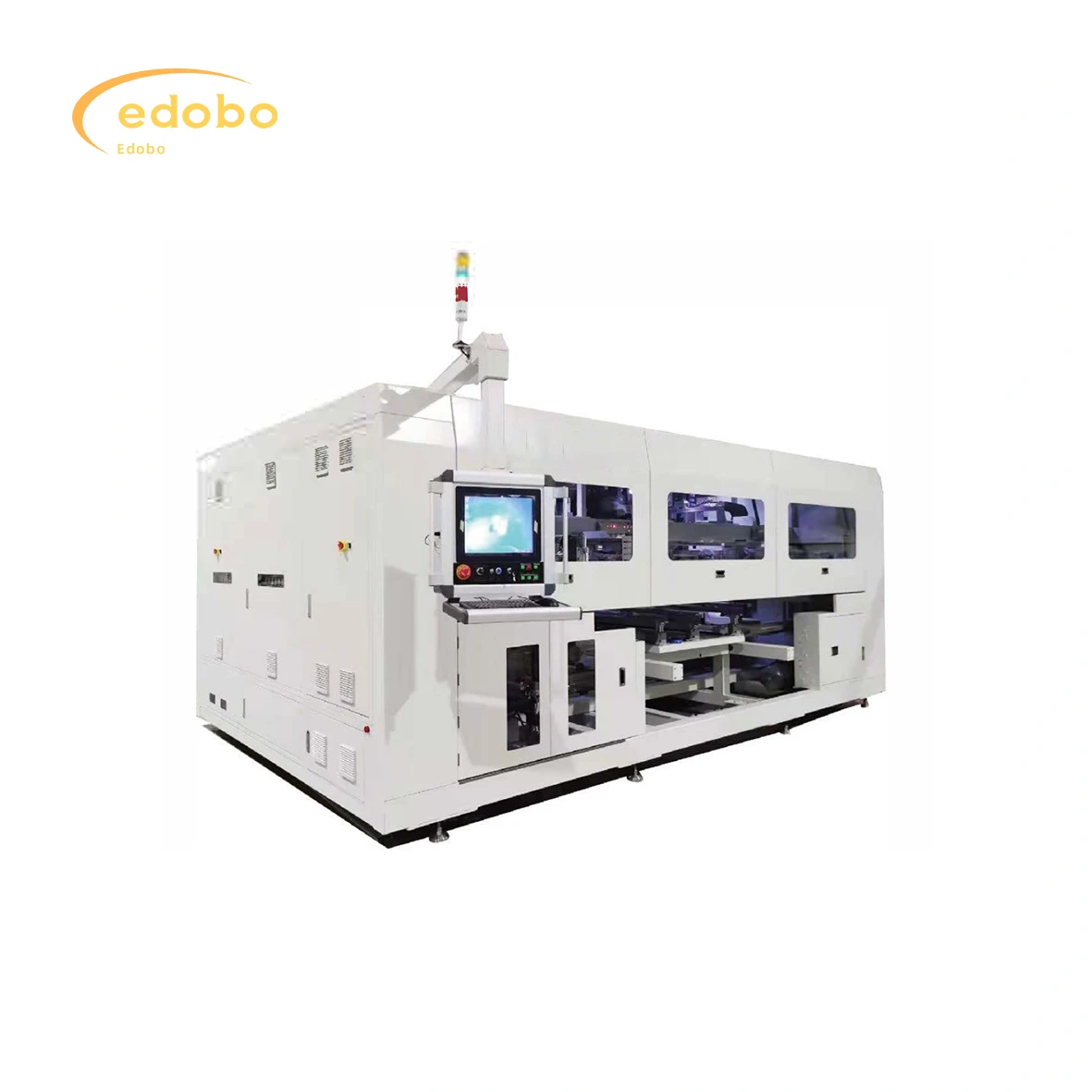

自動バス

組立ラインは、整列されたセルパネルを自動バス機のフロントフローステーションに搬送し、セルパネルが所定の位置にあることを合図してエントリーを申請します。自動バスマシンは、組立ラインがモジュールを自動バスマシンのはんだ付け位置に流し、進入を許可する信号を送信できるようにする準備ができています。モジュールが動作位置に入るまでモーターは動作し、信号を入力する許可は取り消されます。

♦ サイクルタイム : 17 秒/パネル (シングルバイパスはんだ付け) 21 秒/パネル (開口部ダブルバイパスはんだ付け)
♦ アクティベーション: 98% 以上。
♦ セル仕様:166mm-230mm。
♦ パネル仕様:
156-180 セル:
6弦×10半駒×2。
6弦×11半片×2。
6弦×12半駒×2。
6本刺し×13本半片×2本
B.182 セル:
6弦×9本×2：
C.210セル:
6弦×10半駒×2。
6弦×15本 1/3ピース×2本
D.210セル:
5弦×10半駒×2。
5弦×15 1/3ピース×2
♦ セル間隔: -0.5-4mm;
♦ ストリングスペース: 1-6mm;ストリングスペースのバイパスはんだ付け 10mm 以上
♦ ガラス仕様: 幅 (980-1500mm)* 長さ (1720-2600mm)。
♦ セル文字列の修正精度 ± 0.25mm 以下。
◆機器電源：三相380V 50/60Hz：
♦ 電力: ピーク 35kW、平均 25kW。
♦空気：正圧{{0}}.6〜0.8MPa、負圧約- 70kPa;
♦ 設備サイズ: 長さ*幅*高さ: 6580*5604*2621 mm (2 つの組立ラインを含む)
