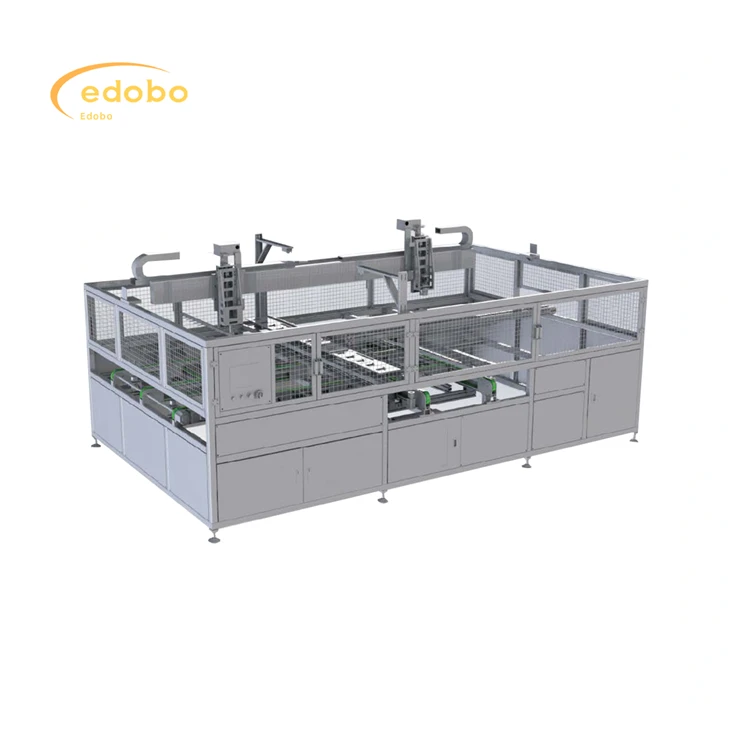

生産ラインのための太陽電池パネルの自動レイアップ機械

レイアップ（メカニカルタイプ）

1. 供給方法はショートインとロングアウトであり、機器の機能はそれらを対応する順序で配置することです。バッテリーストリングの長辺はコンポーネントの長辺と平行です。ローカル写植システムは96、72、60個の部品を手配することができ、機械的な調整機能を備えています。

2. バッテリーストリングを自動的に受け取り、バッテリーストリングを機械的な位置まで持ち上げ、ガラスを事前にまっすぐにします。

3. 生産ラインからガラスとEVAを受け取ります。バッテリーストリングを機械的な位置から持ち上げます。正極と負極に従ってバッテリーをEVA上に直列に配置します。すべてのアクションが完了すると、コンポーネントは出力します。

4. バッテリーストリングは、視覚的な位置決め、光ファイバーの位置決め、および機械的な位置決めによって位置決めされます。

1.この機械は、サーボモーターによって駆動され、リニアガイドレールによってガイドされる同期ベルトを採用しており、正確な位置決め、安定した動作、高速速度の利点があります。
2. 吸盤はポリウレタン製なので、吸引後もバッテリー紐に跡が残りません。
3. 機械には電力およびガス保護が装備されています。
4. 機械は完全に自動化されており、手動介入は必要ありません。
5. バッテリーストリングの位置精度は±0.3ミリメートルです。
6. 6 本の電源コードは 1-10 ミリメートル間隔で配置されています
7. 複数のバッテリーストリング、サイズ 156/182/210、6-12 個と互換性があります
8. メイン太陽電池フィンガーは 2/3/4/5 フィンガーと互換性があります

♦ 適用可能なコンポーネント: 長さ 1640-2500mm、幅 950-1400mm 以内の従来型、ハーフシート、複層ガラスコンポーネント
♦ 動作ビート: 6 秒/弦
♦ 最大生産能力: 3,400 個/日
♦ オンライン演算子: 0
♦ 定格電力 (KW): 6KW
♦ガス消費量(L/min):60L/min
♦ 圧力 (MPa):0.6-0.BMPa
♦ インターフェース仕様: 12
♦ 全体寸法 (長さ*幅*高さ): 4770mm*2840mm*2250mm
♦重量:2850KG

1. セルは CCD 視覚位置決めを採用しており、高精度と安定性の利点があります。
2. 機器はコンポーネントを自動的に受け取り、自動的にレイアウトし、自動的にエクスポートすることができ、レイアウトは正確な位置にあります。
3. 吸盤は輸入されたシリコン素材で作られており、バッテリーの表面に跡を残しません。
4. 3 軸機械運動モード (180 度回転) を採用します。
5.横方向の移動にはリニアモーターモジュールが採用されており、速い移動速度、高い繰り返し位置決め精度、安定したパフォーマンスの利点があり、全体のビートタイムを節約します。
6.長辺と短辺の変更調整はクイックロック機構を採用しており、調整は迅速で、シンプルで便利で信頼性が高く、
