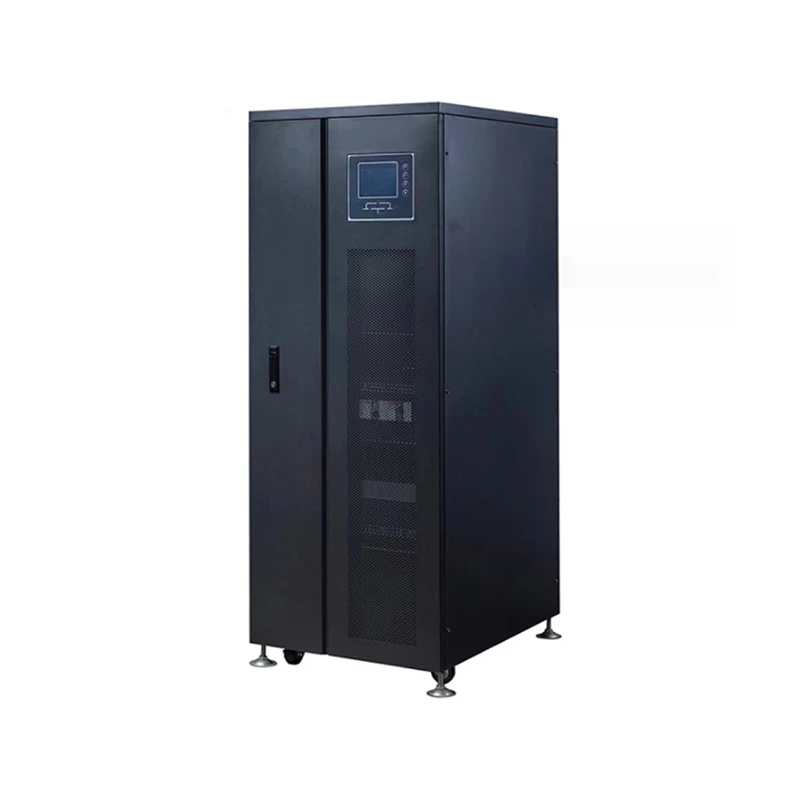

30kw オフグリッドインバーター

この製品は、大規模データセンター、ネットワークコンピュータルーム、さらには製造、交通、エネルギーなどの分野の電力リンクに信頼性の高い電源保護を提供し、大電力インバータに対するユーザーの高い信頼性の要件を満たすことができます。

お問い合わせを送る

説明

技術的なパラメーター

製品の概要：

この製品は、大規模データセンター、ネットワークコンピュータルーム、さらには製造、交通、エネルギーなどの分野の電力リンクに信頼性の高い電源保護を提供し、大電力インバータに対するユーザーの高い信頼性の要件を満たすことができます。 DSP の正確な制御技術と二重の内蔵 MCU に基づいて、この製品は安定した純粋な正弦波を出力し、ユーザーに安全で信頼性の高い電源保護を提供します。

主な特徴：

アドバンスト操作モード

周波数追従、位相同期電圧安定化、ノイズフィルタリング、電力網変動による影響防止をインバータ出力で実現

DSP、MCU、DDCによるリアルタイム処理によるフルデジタルベクトル制御技術により、ユーザーの負荷機器に最適な電源供給を保証

効率的なLGBT(絶縁ゲートバイポーラトランジスタ反転技術)

高速スイッチング特性、大電圧・大電流動作特性、IGBTの電圧駆動に優れています（第5世代IGBTは飽和電圧降下が低く、動作効率と信頼性が向上しています）。

高い適応性

幅広い入力周波数（45Hz～65Hz）で燃料発生器の安定動作を実現

優れた積載能力

工作機械やワイヤーカッターなどの産業用途に最適

信頼のパフォーマンス

潜在的な危険をタイムリーに発見して除去するための電源投入テスト機能

AC入力過電圧保護、AC入力低電圧保護、出力過負荷保護、短絡保護、過電流保護、バス過電圧保護、過熱保護、ファン障害保護、補助電源障害などの機能の統合により高い安定性と信頼性を保証保護、バッテリー低電圧警告保護、バッテリー過充電保護など

管理機能

大型LCD、フローチャートによる動作ステータスの視覚化表示、インテリジェントなアイコンタッチボタンの表形式データ、イベント記録など。インバーター。

インテリジェントなバッテリー管理

インテリジェントなバッテリー充電: ユーザーのバッテリー構成に応じてバッテリー充電パラメータを調整し、電源条件に応じて均等化充電とフローティング充電、温度補償充電、放電管理を切り替えます。これにより、バッテリー寿命が長くなり、管理者の負担を軽減

インテリジェントなバッテリー障害検出: 単一パラメータの測定、LCD への測定結果の表示、およびバッテリー障害発生時の即時の警告と管理者への通知

パーソナライズされた設定:

入力電源の状態に応じて入力パラメータを適切に調整

技術指標:

モデル:ED-TP-	TP-10KW	TP-20KW	TP-30KW	TP-50KW	TP-60KW	TP-80KW	TP-100KW	TP-150KW	TP-200KW
定格出力	10KWの	20KWの	30KWの	50KWの	60KWの	80KW	100KWの	150キロワット	200KWの
動作モードと原理	DSP精密制御技術によるPWM（パルス幅変調）と二重内蔵MCU 出力電源の完全絶縁

AC入力
相番号	三相+N+G
電圧	AC220V/AC380V±20%
頻度	50Hz/60Hz±5%
DC入力
直流電圧	DC192V/DC220V/DC240V/DC384V			DC384V
フローティングバッテリー	各電池の13.6V×電池本数【13.6V×16本=217.6V】
カットオフ電圧	各電池10.8V×電池本数【10.8V×16本=172.8V】
AC出力
相番号	三相+N+G
電圧	AC220V/AC380V±1%(定常負荷)
頻度	50Hz/60Hz±5%(主電源)50Hz±0.01%(バッテリー)
効率	90%以上(負荷100%)
出力波形	正弦波
THDの	線形荷重:<3%;non-linear load:<5%
動的負荷電圧過渡現象	<±5%(jump from 0 to 100%)
即時回復時間	<100ms
バッテリーと主電源間の切り替え時間	3S-5S			<4ms

不平衡電圧	<±3%<±1%(balanced load voltage)
過負荷容量	120%,20s;>150%、100ミリ秒			125%,20s;>150%,1s
システムインデックス
業務効率化	90%以上(負荷100%)
コンピュータ通信インターフェース	RS 232/RS 485(SNMPリモート監視ネットワークアダプター)
動作温度	-10~40度
相対湿度	0-90%(結露なし)
ノイズ	40-50dB			50-60dB				60-70dB
構造
外形寸法奥行き×幅×高さ(mm)	580750920			6087281475	11387951125			11389451725
重量 (kg)	180	220	300	470	620	680	730	954	980
