オフグリッドインバーターシステム
説明
技術的なパラメーター
製品の概要：
本製品は、大規模太陽光発電向けに設計されたチャージコントローラシステムを内蔵した統合型インテリジェントインバータです。 内蔵コントローラーは複数のソーラーアレイによるバッテリーパックの充電管理を実現し、バッテリーパックの充電効率と寿命を向上させます。 DSP、MCU、DDCによるリアルタイム処理によるフルデジタルベクトル制御技術により、万全の保護機能と高い信頼性を実現しています。 主電源優先モードとバッテリー優先モードはすべて設定可能であるため、ユーザーのさまざまなアプリケーションのニーズに簡単に対応できます。 液晶が付いています。 家庭、学校、公共照明、工業および鉱山企業、辺境防衛、海の島、放牧地などを含む大規模な太陽光発電の場面に広く適用されています。
主な特徴：
高信頼性
ダブルコンバージョン設計による周波数トラッキング、ノイズフィルタリング、インバータ出力の低歪み
高い適応能力
幅広い入力周波数で燃料発電機の安定動作を実現
バッテリーの最適な高いパフォーマンス
インテリジェントなバッテリー管理テクノロジーにより、バッテリー寿命の延長が保証され、バッテリーのメンテナンス時間が短縮されます。 高度な定電圧充電テクノロジーにより、バッテリーが最大限に活性化され、充電時間が短縮され、バッテリー寿命の延長が保証されます。
全体的かつ信頼性の高い保護
インバータのハザードによる故障を回避できるパワーオンテスト機能 効率的なIGBT（Insulated Gate Bipolar Transistor）反転技術 優れた高速スイッチング特性、大電圧・大電流動作特性、IGBTの電圧駆動（第5世代IGBTは飽和電圧降下が低く、動作効率と信頼性が向上しています。）

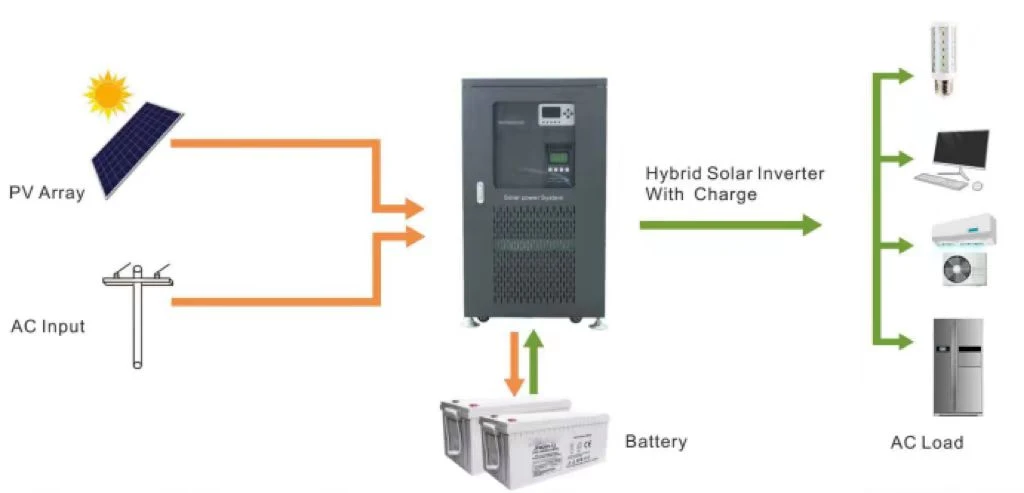

アプリケーション図:
技術指標:
|
モデル:ED-NKD- |
NKD-8KW |
NKD-10KW |
NKD-15KW |
NKD-20KW |
NKD-30KW |
|
定格出力 |
8キロワット |
10KWの |
15キロワット |
20KWの |
30KWの |
|
バッテリー |
|||||
|
定格電圧 |
DC96V/DC192V/DC220V/DC384V |
||||
|
過放電保護電圧 |
DC96V/DC172V/DC194V/DC345V |
||||
|
コントローラ |
|||||
|
定格電流 |
100A |
||||
|
定格電圧 |
DC192V/DC220V/DC384V |
||||
|
チャージアクセス数 |
4 |
||||
|
各アクセスの最大電流 |
25A |
||||
|
太陽光入力電圧 |
<165VDC/<330VDC/<378VDC/<660VDC |
||||
|
過充電保護電圧 |
110VDC/222VDC/255VDC/445VDC (プログラム可能) |
||||
|
制御精度 |
±0.1 |
||||
|
表示精度 |
±0.1 |
||||
|
効率 |
>90% |
||||
|
インバータ |
|||||
|
入力電圧 |
88-132VAC/176-264VAC |
||||
|
入力周波数 |
45-65Hz |
||||
|
出力電圧 |
AC110V/AC220V |
||||
|
出力周波数 |
50/60Hz |
||||
|
出力波形 |
純正弦波、THD<4%(full load) |
||||
|
保護機能 |
出力短絡保護、過電圧保護、不足電圧保護、電池残量低下保護など |
||||
|
手動電源オン/オフ |
手動電源オン/オフが推奨されます |
||||
|
自動電源オン/オフ |
光操作パワーオン＋定時パワーオフ（プログラマブル） |
||||
|
切り替え時間 |
<10ms |
||||
|
他の |
|||||
|
動作周囲温度 |
0-40度 |
||||
|
動作/保管時の相対湿度 |
20-90%(結露なし、最大) |
||||
|
外形寸法 D×W×H(mm) |
536*560*1015 |
||||
|
梱包寸法:D×W×H(mm) |
675*700*1180 |
||||
