ソーラーパネル生産ライン 100MWソーラーパネル生産ライン構成:

100MW solar panel production line composition:

100MW太陽光パネル生産ライン構成：

生産ライン仕様：
1. 100MWモジュール生産ライン（1）。
2. ビート: ブロックあたり 45 秒以下。
3. 製造されるパネルの種類：従来のフルセル/ハーフセルソーラーパネル。
4. 太陽電池のサイズ: 166-210mm。
5. ソーラーパネルのサイズ：L(1956~2300mm) x W(990~1200mm) x T(25~45mm)。
6.ソーラーリボンタイプ：フラット溶接リボン。

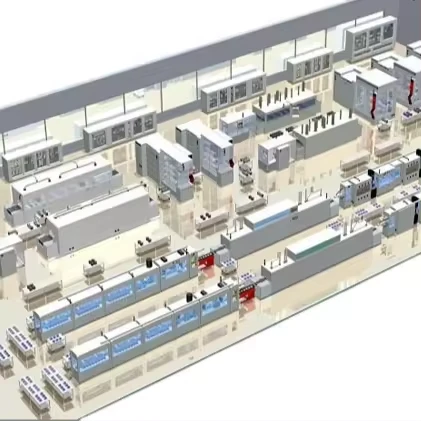

生産ラインの概要:

ラミネート前：ガラスローディングエリア、EVAローディングエリア、タイプセッティング、バスはんだ付けエリア、EVAおよびバックプレーンローディングエリア、プレレイヤーEL/VI検査および修復エリア、スタック（生産ラインコンポーネントキャッシュプロセス）、コンベアシステム
ラミネート後：トリミングおよび接着およびフレーミングエリア、ジャンクションボックスの溶接および接着エリア、硬化ライン、洗浄およびテストエリア、ビニングエリア、コンベアシステム

100MW solar panel production line composition:

主要機械の機能

いいえ。	機器名	説明
1	自動セルストリンガー	5、6、9、10、11、12 bb の太陽電池を直列接続で太陽電池ストリングに自動的に溶接する自動セルストリンガー設定されたパラメータに従って。
2	自動EVA切断・敷設機	自動EVA切断および敷設機は、ガラス伝送コンベア、位置決め機構、自動切断およびパンチング、自動敷設機構等
3	ラミネーター	ラミネーターは太陽光パネルのラミネートに使用されます。
4	フレーミングマシン	フレーミングマシンは、PV モジュールを自動的にフレーミングするために使用されます。
5	太陽光パネル生産ラインの台車	ソーラーパネル生産ラインのトロリーは、生産のさまざまな段階でガラス/モジュール/パネルを輸送するために使用されます。
6	IVテスター	IV テスターは主に太陽電池モジュールの性能パラメータをテストし記録するために使用されます。
