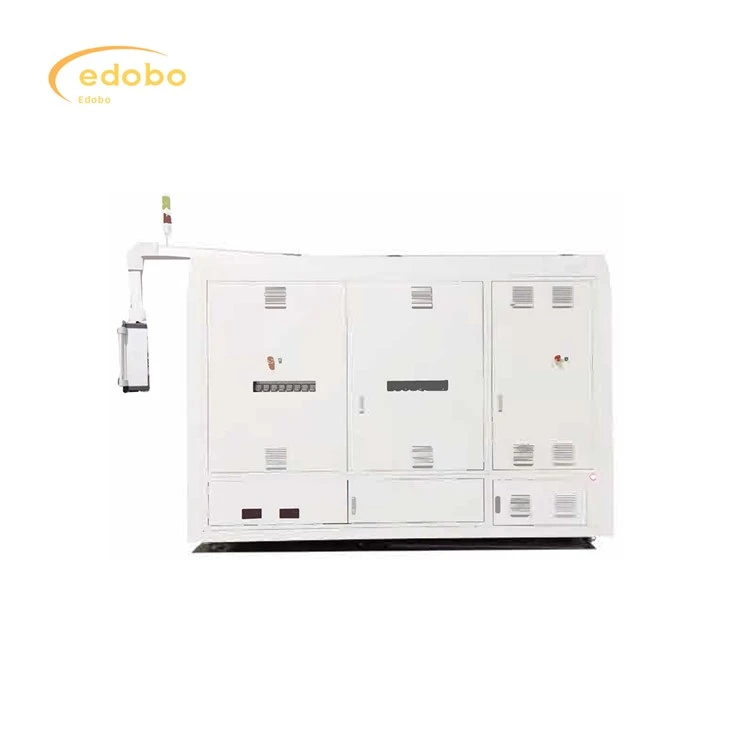

ソーラーパネル生産ライン自動バス

自動バス

セル誘導はんだ付けヘッドは、引出線タイプのアセンブリの先頭、中間、および尾部でバス リボンを相互接続し、はんだ付けするために使用されます。コイルバスリボンの送りベルトとU型、L型リードを上方に曲げる機能を持っています。より高速。より大きなサイズのモジュールと互換性があります。

♦ サイクルタイム : 17 秒/パネル (シングルバイパスはんだ付け) 21 秒/パネル (開口部ダブルバイパスはんだ付け)
♦ アクティベーション: 98% 以上。
♦ セル仕様:166mm-230mm;
♦ パネル仕様:
156-180 セル:
6弦×10半駒×2。
6弦×11半片×2。
6弦×12半駒×2。
6本刺し×13本半片×2本
B.182 セル:
6弦×9本×2：
C.210セル:
6弦×10半駒×2。
6弦×15本 1/3ピース×2本
D.210セル:
5弦×10半駒×2。
5弦×15 1/3ピース×2
♦ セル間隔: -0.5-4mm;
♦ ストリングスペース: 1-6mm;ストリングスペースのバイパスはんだ付け 10mm 以上
♦ ガラス仕様: 幅 (980-1500 mm)* 長さ (1720-2600 mm)。
♦ セル文字列の修正精度 ± 0.25mm 以下。
◆機器電源：三相380V 50/60Hz：
♦ 電力: ピーク 35kW、平均 25kW、
♦空気：正圧{{0}}.6~0.8MPa、負圧約- 70kPa;
♦ 装置サイズ: 長さ*幅*高さ: 6580*5604*2621 mm (2 つの組立ラインを含む)

♦ サイクルタイム17秒、高速
♦ 強力な互換性: 6 弦のマルチシャード、5 弦のシングル バイパス ソルダー、6 弦のダブル バイパス ソルダーと互換性があります。
◆10/12シリーズのハーフピースセルストリングの位置を2回補正し、真空吸着によりセルストリングを掴み、1回の空半田付けと高い溶接精度を実現。
◆便利な仕様変換。
♦ バスリボンの端にパンチが可能
♦ 片面給紙、操作が簡単
♦ ダブルバイパスはんだ付けの統合は、バイパスバスリボンの6ストリングダブルバイパスはんだ付けに対する顧客の需要を満たすことができ、実際の使用需要に応じて閉じたり開いたりすることができます。
♦ 最小の床面積、最小の CoO。
